امروزه با گسترش روزافزون تجهیزات برقی در منازل، ادارات و کارخانجات، نیاز به یک سیستم حفاظتی مطمئن بیش از هر زمان دیگری احساس میشود. در قلب سیستمهای الکتریکی، یک قطعه کوچک اما حیاتی به نام فیوز مینیاتوری یا MCB (Miniature Circuit Breaker) قرار دارد. این کلیدهای کوچک، نقش محافظ جان و مال ما را در برابر خطرات ناشی از اتصال کوتاه و اضافه جریان ایفا میکنند.
اما آیا فیوز مینیاتوری که در تابلوی برق منزل شما در تهران نصب شده، همان فیوزی است که در یک کارخانه بزرگ صنعتی استفاده میشود؟ قطعاً خیر! اگرچه هر دو وظیفه قطع جریان در شرایط غیرایمن را دارند، اما تفاوتهای اساسی در ساختار، عملکرد، و از همه مهمتر، تیپ (Type) و میزان آمپر، آنها را از هم متمایز میکند.
در این مقاله جامع از زینو مگ، به عنوان یک مرجع تخصصی در حوزه تجهیزات ساختمانی و اداری، قصد داریم تا به صورت گام به گام و کاملاً تخصصی، به پرسش اصلی شما پاسخ دهیم: تفاوت فیوز مینیاتوری خانگی و صنعتی چیست؟ با ما همراه باشید تا علاوه بر شناخت کامل این تجهیزات، در انتخاب فیوز مناسب برای پروژه بعدی خود بهترین تصمیم را بگیرید.

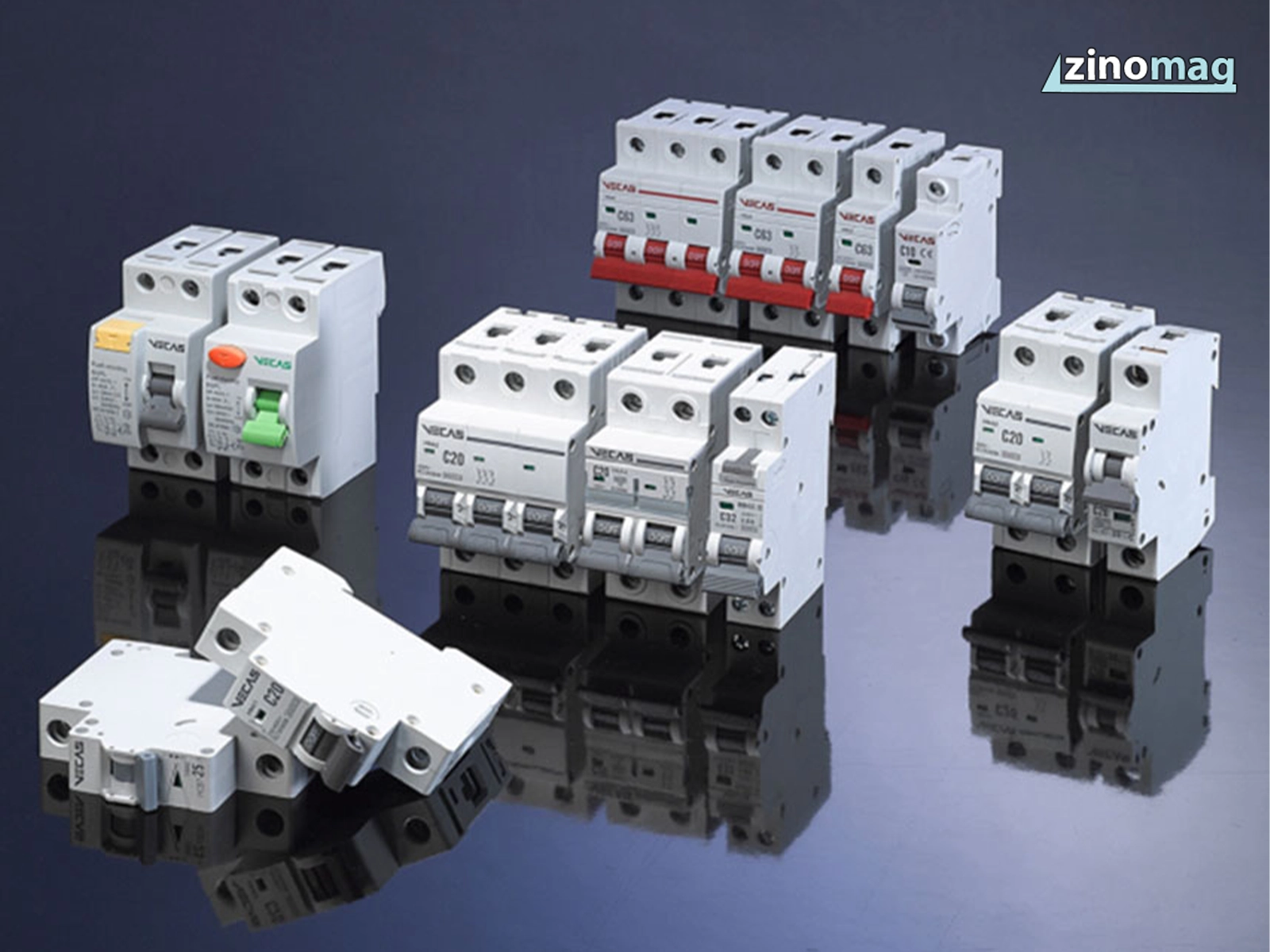

فیوز مینیاتوری(MCB) چیست و چه کارکردی دارد؟
پیش از ورود به بحث تفاوت فیوز مینیاتوری خانگی و صنعتی، لازم است درک روشنی از ماهیت و عملکرد کلی این قطعه حیاتی داشته باشیم .فیوز مینیاتوری یا کلید مینیاتوری، یک وسیله حفاظتی الکترومکانیکی است که برای محافظت از یک مدار الکتریکی در برابر آسیبهای ناشی از اضافه بار یا اتصال کوتاه طراحی شده است.
عملکرد این کلید به این صورت است که به طور خودکار جریان برق را در شرایطی که جریان از حد مجاز فراتر رود، قطع میکند و در نتیجه از آسیب دیدن سیمکشی، تجهیزات و همچنین خطر آتشسوزی جلوگیری مینماید.
دو مکانیزم کلیدی حفاظتی فیوز مینیاتوری
عملکرد فیوز مینیاتوری بر پایه دو مکانیزم حفاظتی مجزا صورت میگیرد:
1. حفاظت اضافه جریان (Overcurrent Protection): این مکانیزم توسط یک بیمتال (Bimetal) یا نوار دو فلزی انجام میشود. وقتی جریان عبوری برای مدت طولانی از حد مجاز بالاتر رود (اضافه بار)، بیمتال گرم شده، خم میشود و با فعال کردن اهرم قطع، مدار را باز میکند. این حفاظت معمولاً زمانبر است.
2. حفاظت اتصال کوتاه (Short Circuit Protection): این مکانیزم توسط یک بوبین (Solenoid) یا سیمپیچ انجام میشود. در صورت بروز اتصال کوتاه، جریان به صورت ناگهانی و بسیار زیاد میشود. این جریان بالا یک میدان مغناطیسی قوی ایجاد میکند که به سرعت اهرم قطع را فعال کرده و مدار را در کسری از ثانیه قطع میکند. این حفاظت بسیار سریع است.
لینک پیشنهادی برای مطالعه بیشتر: [مقاله: راهنمای انتخاب و خرید فیوز مینیاتوری مناسب برای سیمکشی ساختمان]
تفاوت انواع فیوزهای مینیاتوری خانگی و صنعتی از نظر کاربرد
اصلیترین و مهمترین تفاوت فیوز مینیاتوری خانگی و صنعتی در "تیپ" یا "منحنی قطع" آنها نهفته است. تیپ فیوز، نشاندهنده میزان جریانی است که فیوز در مدت زمان معینی باید تحمل کند و پس از آن قطع شود. این ویژگی، تعیینکننده کاربرد نهایی کلید مینیاتوری است.
فیوز مینیاتوری تیپ B (مصارف خانگی - تندکار)
تیپ B به عنوان فیوز مینیاتوری خانگی شناخته میشود.
| ویژگی | توضیحات |
| نام متداول | تیپ روشنایی یا تندکار (Fast Tripping) |
| محدوده قطع مغناطیسی | بین ۳ تا ۵ برابر جریان نامی
|
| کاربرد اصلی | مناسب برای حفاظت از مدارهایی با جریان راهاندازی یا هجومی پایین |
| نمونههای کاربردی | مورد استفاده در مدارهای روشنایی، پریزهای برق، سیمکشی عمومی و سیستمهای کممصرف خانگی یا اداری |
نکته: در یک خانه یا ساختمان اداری معمولی در تهران، برای حفظ ایمنی بالا، عمدتاً از این تیپ استفاده میشود، زیرا در صورت بروز یک خطای کوچک، سریعاً مدار را قطع میکند و مانع آسیب به تجهیزات ظریف میشود.
فیوز مینیاتوری تیپ C (مصارف صنعتی و نیمهصنعتی - کندکار)
تیپ C رایجترین تیپ برای مصارف صنعتی و نیمهصنعتی است.
| ویژگی | توضیحات |
| نام متداول | تیپ موتوری یا کندکار (Slow Tripping) |
| محدوده قطع مغناطیسی | بین ۵ تا ۱۰برابر جریان نامی |
| کاربرد اصلی | طراحیشده برای حفاظت از تجهیزات دارای جریان راهاندازی بالا در لحظه شروع به کار |
| نمونههای کاربردی | مناسب برای موتورهای الکتریکی کوچک، پمپها، کمپرسورهای کولر گازی، ترانسفورماتورها و کورههای صنعتی کوچک |
توضیح: تجهیزات موتوری (مانند بسیاری از دستگاههای صنعتی) در لحظه استارت، جریانی به مراتب بالاتر از جریان نامی خود میکشند. تیپ C این جریان لحظهای (جریان هجومی) را تحمل میکند و فقط در صورت ادامه دار بودن یا بالا رفتن بیش از حد از ۱۰ برابر جریان نامی، قطع میشود.
فیوز مینیاتوری تیپ D (مصارف فوق صنعتی - خیلی کندکار)
تیپ D برای محیطهای با بار بسیار سنگین استفاده میشود و کاملاً صنعتی محسوب میشود.
| ویژگی | توضیحات |
| نام متداول | تیپ ترانسفورماتوری یا خیلی کندکار (Very Slow Tripping) |
| محدوده قطع مغناطیسی | در بازهی ۱۰ تا ۲۰برابر جریان نامی |
| کاربرد اصلی | مناسب برای محافظت از تجهیزاتی با جریان هجومی بسیار زیاد در لحظه راهاندازی |
| نمونههای کاربردی | قابل استفاده در دستگاههای جوشکاری، ماشینهای اشعه ایکس، موتورهای پرقدرت و مدارهای مجهز به ترانسفورماتورهای بزرگ |

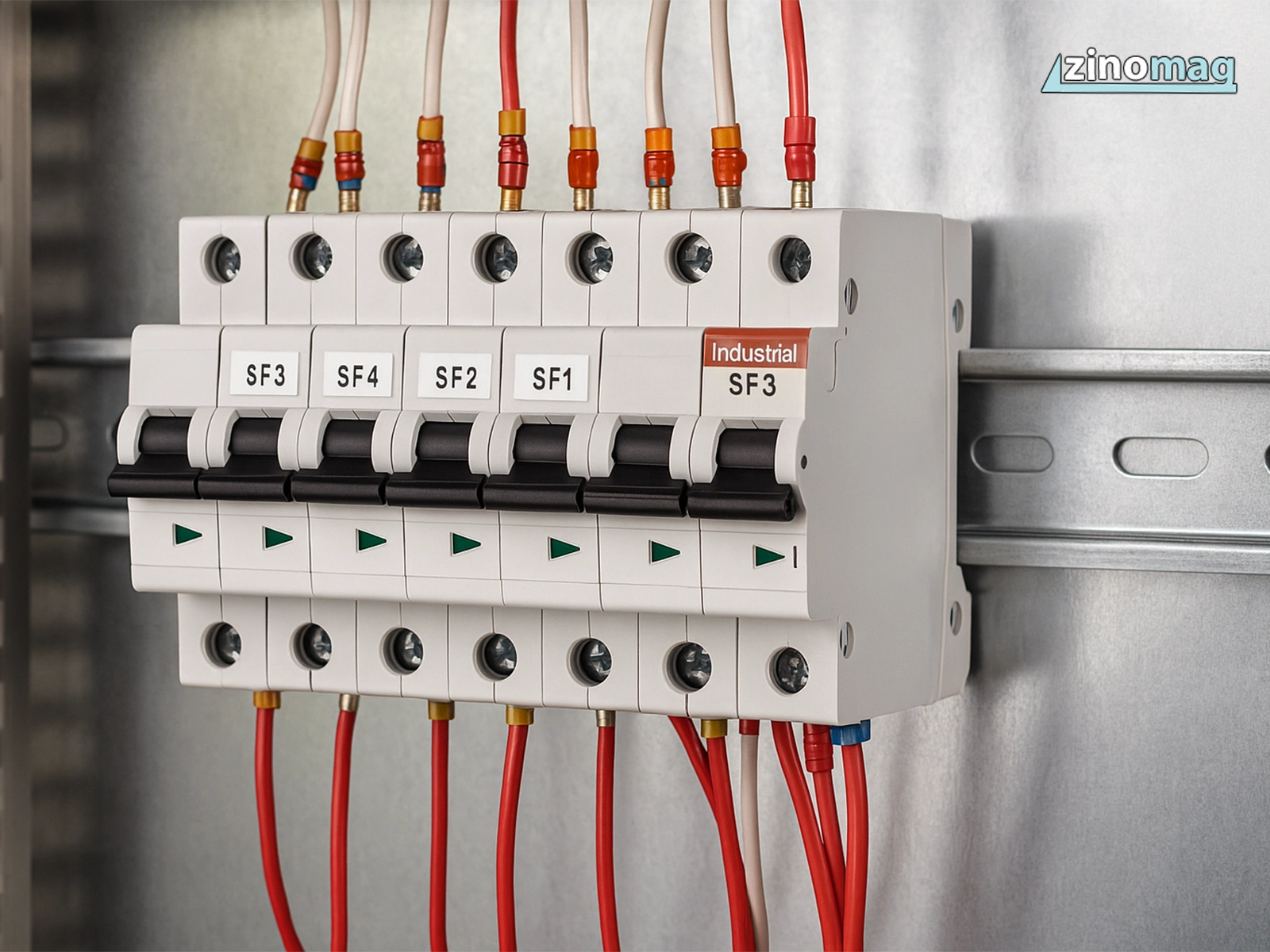

تفاوت انواع فیوزهای مینیاتوری خانگی و صنعتی از نظر میزان آمپر و قدرت قطع
یکی دیگر از معیارهای کلیدی در تفاوت فیوز مینیاتوری خانگی و صنعتی، میزان جریانی است که میتوانند تحمل کنند و همچنین توانایی قطع کردن جریانهای بسیار بالا در شرایط خطا (قدرت قطع).
میزان جریان نامی
جریان نامی، حداکثر جریانی است که فیوز به طور مداوم و بدون قطع کردن میتواند از خود عبور دهد. این مقدار با آمپر (A) مشخص میشود و روی بدنه فیوز (مثلاً C16) نوشته شده است.
- فیوزهای خانگی: معمولاً در رنجهای پایین و متوسط مانند ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲ و نهایتاً ۶۳ آمپر استفاده میشوند.
- فیوزهای صنعتی: به دلیل ماهیت پرمصرف تجهیزات صنعتی، معمولاً به فیوزهایی با آمپراژ بالاتر از جمله ۶۳، ۸۰، ۱۰۰ و ۱۲۵ آمپر (در صورت استفاده از کلید مینیاتوری) نیاز دارند. هرچند برای جریانهای بسیار بالاتر از کلیدهای اتوماتیک (MCCB) استفاده میشود.
قدرت قطع
قدرت قطع، حداکثر جریانی است که فیوز قادر است در شرایط اتصال کوتاه و بدون آسیب دیدن خود، آن را قطع کند. این مقدار بر حسب کیلو آمپر (kA) بیان میشود.
- فیوزهای خانگی: در سیستمهای توزیع برق خانگی (مانند منازل مسکونی در تهران)، قدرت قطع معمولاً بین ۳kA تا ۶kA کفایت میکند. این بدان معناست که فیوز میتواند تا ۶۰۰۰ آمپر جریان اتصال کوتاه را قطع کند.
- فیوزهای صنعتی: در محیطهای صنعتی، به دلیل وجود منابع تغذیه قدرتمند (مثل ترانسفورماتورهای بزرگ)، جریانهای اتصال کوتاه میتوانند بسیار بالاتر باشند. بنابراین، فیوزهای صنعتی معمولاً قدرت قطعی برابر با ۱۰kA یا بالاتر (مانلاً ۱۵kA یا ۲۵kA) دارند.
| ویژگی | فیوز مینیاتوری خانگی | فیوز مینیاتوری صنعتی |
| تیپ اصلی | B | C و D |
| محدوده قطع مغناطیسی | بین ۳ تا ۵ برابر جریان نامی | بین ۵ تا ۲۰برابر جریان نامی |
| هدف اصلی | طراحیشده برای حفاظت از سیمکشیها و تجهیزات حساس در محیطهای خانگی و اداری | مناسب برای تحمل جریانهای هجومی بالا و محافظت از موتورها، ترانسفورماتورها و تجهیزات صنعتی |
| آمپراژهای متداول | از ۶ تا ۶۳آمپر | از ۶۳ تا ۱۲۵آمپر و بالاتر |
| قدرت قطع | در حدود ۳kA تا ۶kA | معمولاً ۱۰kA و بیشتر برای کاربردهای صنعتی سنگین |
| محل نصب | تابلوهای برق منازل و ادارات | تابلوهای فرمان و توزیع برق در کارخانجات و محیطهای صنعتی |
دیگر تفاوت های کلیدی در انتخاب و نصب فیوز مینیاتوری خانگی و صنعتی
انتخاب بین فیوز مینیاتوری خانگی و صنعتی صرفاً به تیپ و آمپراژ محدود نمیشود. کیفیت ساخت، برند و استانداردهای مورد نیاز نیز در محیطهای صنعتی و خانگی متفاوت است.
استانداردها و گواهی نامهها
در محیطهای صنعتی، تجهیزات باید از نظر دوام و مقاومت در برابر شرایط سختتر (مانند گرد و غبار، لرزش و دماهای بالاتر) آزمایش شوند. لذا، تأکید بر استانداردهای بینالمللی مانند IEC 60898 (برای مصارف عمومی) و IEC 60947-2 (برای مصارف صنعتی) بسیار جدیتر است.
ظرفیت تحمل دمای بالا
تجهیزات صنعتی اغلب در دماهای بالاتری کار میکنند یا در فضاهای بسته نصب میشوند. بنابراین، فیوزهای صنعتی باید از نظر طراحی حرارتی، توانایی بالاتری در تحمل گرمای محیط و گرمای تولید شده توسط جریان عبوری داشته باشند.
قیمت و کیفیت ساخت
به طور معمول، به دلیل مکانیزمهای قویتر و ظرفیت قطع بالاتر، فیوزهای مینیاتوری صنعتی که تیپهای C و D با قدرت قطع ۱۰kA و بالاتر دارند، نسبت به تیپ B خانگی با قدرت قطع ۶kA، از قیمت بالاتری برخوردارند و کیفیت ساخت و مواد استفاده شده در آنها باید بسیار مطمئنتر باشد.
سخن پایانی
انتخاب فیوز مینیاتوری مناسب، فراتر از یک تصمیم ساده خرید است؛ یک اقدام حیاتی برای تضمین ایمنی سیستم الکتریکی شماست. همانطور که دیدیم، تفاوت فیوز مینیاتوری خانگی و صنعتی در پارامترهای فنی بسیار مهمی مانند تیپ قطع (B در مقابل C و D)، رنج آمپراژ و قدرت قطع (۳/۶kA در مقابل ۱۰kA و بالاتر) خلاصه میشود.
استفاده از یک فیوز خانگی (تیپ B) در یک مدار صنعتی (مانند یک دستگاه برش که جریان هجومی بالایی دارد) منجر به قطعیهای مکرر و آزاردهنده میشود. برعکس، نصب یک فیوز صنعتی (تیپ D) در مدار روشنایی منزل، در هنگام اتصال کوتاه، به دلیل تأخیر در عملکرد، میتواند منجر به آسیب جدی به سیمکشی و حتی آتشسوزی شود.
